纳芯微发布涵盖头灯位置控制的第二代步进电机驱动NSD8389-Q1

随着汽车电气化和智能化的快速发展，集成式热管理、头灯位置控制、HUD抬头显示、隐藏式出风口等应用正在广泛普及，这些应用的实现往往依赖于高精度、高可靠性的电机驱动器，其中步进电机在精确控制和定位上的优势，使其成为关键的执行部件。

　　为应对汽车行业的相关需要，纳芯微推出了全新第二代车规级高性能步进电机驱动器NSD8389-Q1，助力汽车制造商实现高精度、高可靠性的电机控制，并进一步推动汽车电气化和智能化的升级与发展。

　　步进电机驱动应用场景

集成式热管理

头灯位置控制

HUD抬头显示

隐藏式出风口

　　NSD8389-Q1产品特性

　　◆ 宽工作电压：4.5V–36V(最大值40V)

　　◆ 导通电阻和电流：900mΩ;1.5A 全量程

　　◆ 可编程最高256细分模式

　　◆ 8种可编程衰减模式

　　◆ 支持PWM展频、压摆率配置和死区配置

　　◆ A版本支持BLANK和OPL时间配置

　　◆ 16位SPI通信，支持菊花链模式

　　◆ 集成无感堵转检测、负载开路检测和每通道的过流检测

　　◆ 支持欠压锁定(VSUV & CPUV)，温度报警(OTW/UTW)，过温保护(OTSD & TJ Fault)

　　◆ 支持输出负载的开路诊断和保护

　　◆ 工作节温：-40°C~150°C

　　◆ 封装形式：VQFN24, HTSSOP24

　　◆ AEC-Q100认证

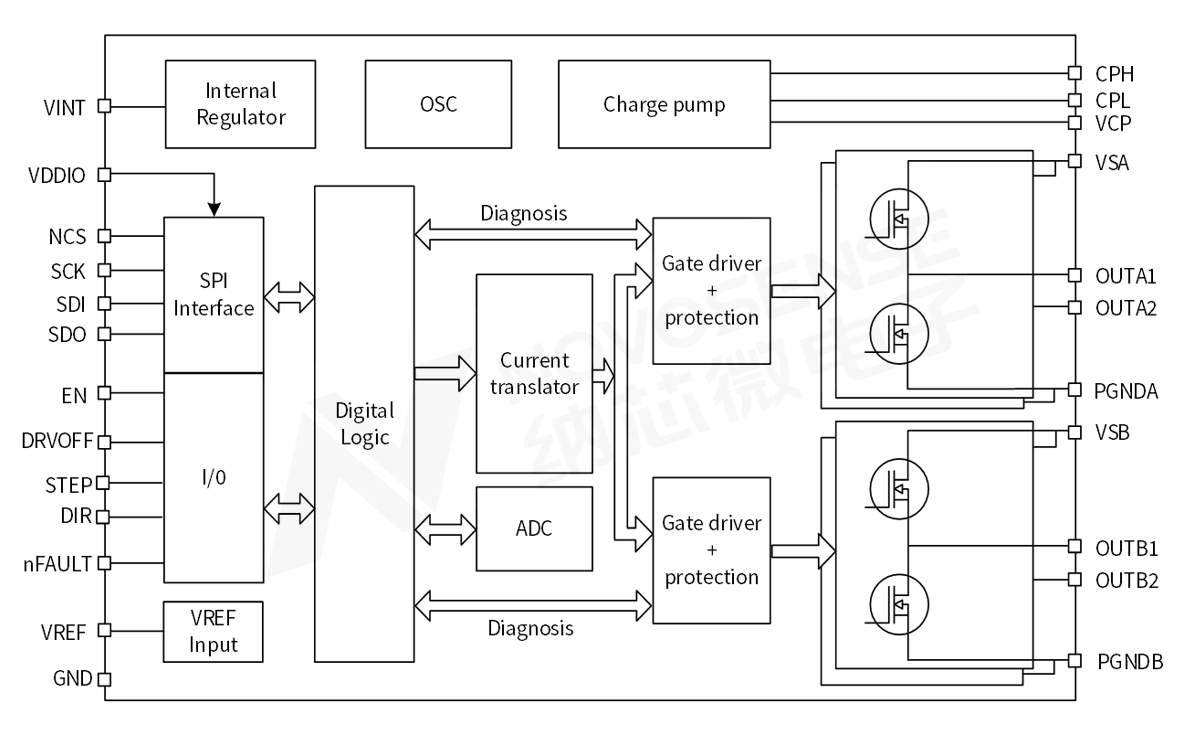

NSD8389-Q1功能框图

　　NSD8389-Q1具备小体积、低内阻、大电流等特点，峰值电流可达1.5A，支持便捷的配置，可实现最高256细分模式和8种decay模式，通过高精度电流控制确保电机精准平稳运行;同时NSD8389-Q1提供无感堵转检测、可编程的死区、展频、压摆率调节、相位计步器，支持菊花链模式的SPI通信。

　　支持无感堵转保护检测

　　提高系统设计灵活性

　　NSD8389-Q1自带无感堵转检测，通过内置ADC监控电机的反电势特性，可实时监测电机堵转;NSD8389-Q1与上一代产品NSD8381-Q1的堵转检测原理一致，可点击查看 技术分享 | 步进电机堵转检测技术详解，了解堵转检测的具体方法。

　　集成全面保护与负载检测功能

　　提升系统稳定性

　　NSD8389-Q1集成了完善的保护功能，支持欠压锁定(VSUV & CPUV)、温度报警(OTW/UTW)、过温保护(OTSD & TJ Fault)，并具备输出负载的开路诊断与保护功能。此外，每个通道均配置过流检测和负载开路检测，提升系统的安全性和可靠性。

　　丰富的版本选择

　　NSD8389-Q1提供HTSSOP24和QFN24两种封装，并根据DRV_DIS默认状态以及BLANK和OPL时间配置的不同，区分A和非A版，详见下方选型表：
